توافق خلايا BC: ستة مصنّعين، آلة ربط وتوصيل واحدة

إجابة سريعة: أكملت Ooitech برنامج توافق لحامت فيه خلايا التلامس الخلفي من LONGi وAIKO (ABC) وJinkoSolar وHuanghe Hydropower وGCL وTCL على نفس ماكينة السحب والربط، باستخدام ماكينة واحدة ومكتبة وصفات واحدة. وشُغّلت خلايا TOPCon وHJT على المنصة نفسها. وغطى البرنامج المحاذاة والترطيب وقوة الوصلة والتألق الكهربائي والالتواء بعد التسطير. وهو عمل اختباري خاص بنا إضافة إلى ملاحظات فرق المشاريع الخارجية لدى مصنّعي الخلايا، وليس شهادة اعتماد.

ما كان يجب أن يعنيه "متوافق" قبل أن نبدأ

ماكينة سحب وربط تشغّل نوع خلية واحد بكفاءة ليس صعب البناء. أما ماكينة تشغّل كل نوع خلية في الإنتاج الكمي الآن، على الإطار نفسه، دون تغيير ميكانيكي بين المنتجات، فذلك مشكلة مختلفة. كان هذا هو الهدف: ليس لحامًا استعراضيًا، بل وصفة إنتاج لكل عائلة خلايا يستطيع العميل تأهيلها وتشغيلها.

عرّفنا "متوافق" بأربعة شروط. يجب أن تضع الماكينة الشريط داخل نافذة الوسادة أو الإصبع التي تحددها الخلية نفسها. ويجب أن ترطّب الوصلة وتشكّل طبقة بين معدنية عبر كامل مساحة التلامس. ويجب أن تنجو الخلية من الدورة الحرارية دون تشقق، وأن يخرج التسطير مسطحًا بما يكفي للتغليف. والخلية التي تُلحم لكن تتلوى، أو تُلحم لكن تتشقق عند التجميع، تفشل في التعريف رغم أن الوصلة تبدو سليمة تحت المجهر.

أنواع الخلايا التي مرّت عبر الماكينة

غطى البرنامج منتجات التلامس الخلفي التي تُشحن فعليًا بكميات كبيرة، إضافة إلى عائلات التلامس الأمامي السائدة، حتى لا يحتاج خط ينتقل بينها إلى منصة ثانية. جاءت خلايا التلامس الخلفي من ستة مصنّعين؛ وجاءت خلايا التلامس الأمامي من دورات البرنامج نفسها.

تراوحت أحجام الخلايا من 166 مم إلى 210 مم، بما في ذلك صيغ نصف الخلية التي يشحنها كل مصنّع، وعدد القضبان من ثلاثة إلى عشرين، بما في ذلك تصاميم بلا قضبان. واستُخدم الشريط المسطح في وضع الشريط على خلايا التلامس الخلفي بدلًا من السلك المستدير، لأن الوسادة الخلفية سطح مسطح بعرض محدد والسلك المستدير يلامسه على طول خط فقط.

لماذا يصعب لحام خلايا التلامس الخلفي أكثر من الخلايا التي تحل محلها

في خلية التلامس الأمامي يستقر الشريط على وسادات قضبان تجميع عريضة وتكون الوصلة مرئية. أما في خلية التلامس الخلفي فيقع القطبان معًا على الوجه الخلفي، متشابكين، ومساحة اللحام لكل إصبع جزء صغير مما تمنحه قضيب التجميع. وينتج عن ذلك ثلاثة أمور، وكلها ميكانيكية لا معدنية.

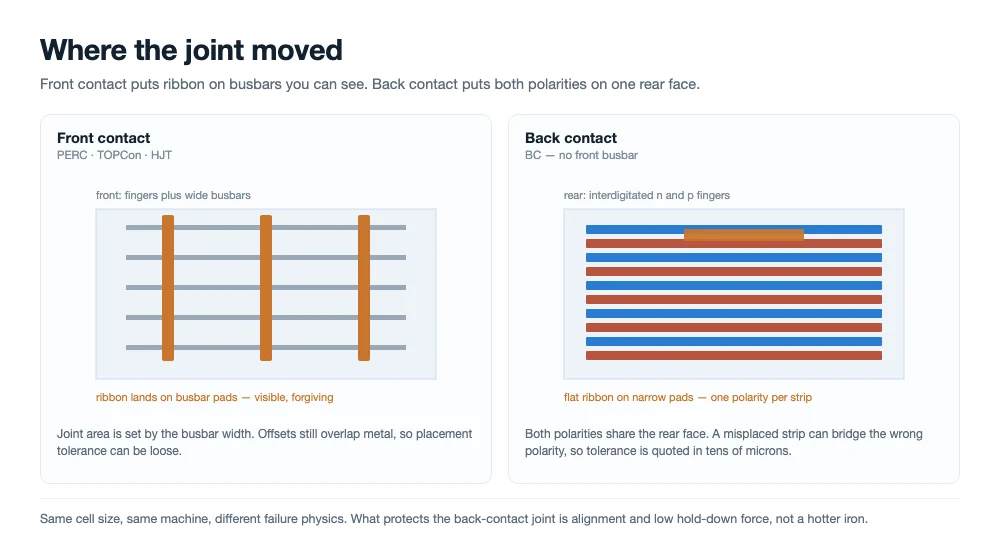

التلامس الأمامي يترك الوصلة على قضبان تجميع مرئية؛ والتلامس الخلفي ينقلها إلى وسادات ضيقة على الوجه الخلفي، حيث يستقر شريط بجوار القطب المعاكس.

نافذة المحاذاة تضيق

الشريط الموضوع في غير موضعه على خلية ذات قضبان تجميع يظل متداخلًا مع المعدن. أما على خلية تلامس خلفي فقد يضع الإزاحة نفسها الشريط بين إصبعين بقطبين متعاكسين، وهذا ليس وصلة ضعيفة بل قصرًا. لذلك يجب التعبير عن تفاوت الوضع بعشرات الميكرونات والحفاظ عليه طوال وردية كاملة، ولهذا تستخدم المنصة محاذاة CCD بدلًا من المصادر الميكانيكية وحدها.

الخلية أرق وأقل تسامحًا

تقع خلايا التلامس الخلفي في الإنتاج الكمي في نطاق 130 إلى 170 ميكرون، ويحمل السطح الخلفي نمط التوصيل البيني كله. وكل كيلوغرام من قوة التثبيت التي يمكن لماكينة تلامس أمامي أن تتحملها يمثل هنا خطر تشقق. يجب أن تكون الضغطة كافية لضمان التلامس ولا أكثر، وهذا يضع العبء على استواء القاعدة وعلى طريقة شد الشريط.

الالتواء يظهر بعد الوصلة لا أثناءها

تتصلب المعجونة عند درجة حرارة أعلى بكثير من نطاق تمدد الخلية نفسها، وينكمش النحاس أسرع بنحو ستة أضعاف من السيليكون أثناء التبريد. ويُمتص هذا التباين عبر خضوع الشريط تحت الضغط، وهي الآلية المقصودة — لكن على خلية تلامس خلفي يمتد الشريط عبر سطح يجب أن يبقى مسطحًا أيضًا للتغليف. والتسطير المنحني بوضوح عيب تغليف ينتظر الحدوث، وهو نمط الفشل الذي يظهر أخيرًا.

درجة الحرارة التي تتشكل عندها الوصلة هي أكبر رافعة منفردة على كل هذا. فدرجة تصلب أقل تعني إجهادًا أقل محتجزًا في الخلية. وتعني أيضًا هامشًا أقل لتشكل الطبقة البين معدنية، لذا فالنافذة ليست "أبرد ما يمكن" بل "أبرد ما تسمح به الوصلة".

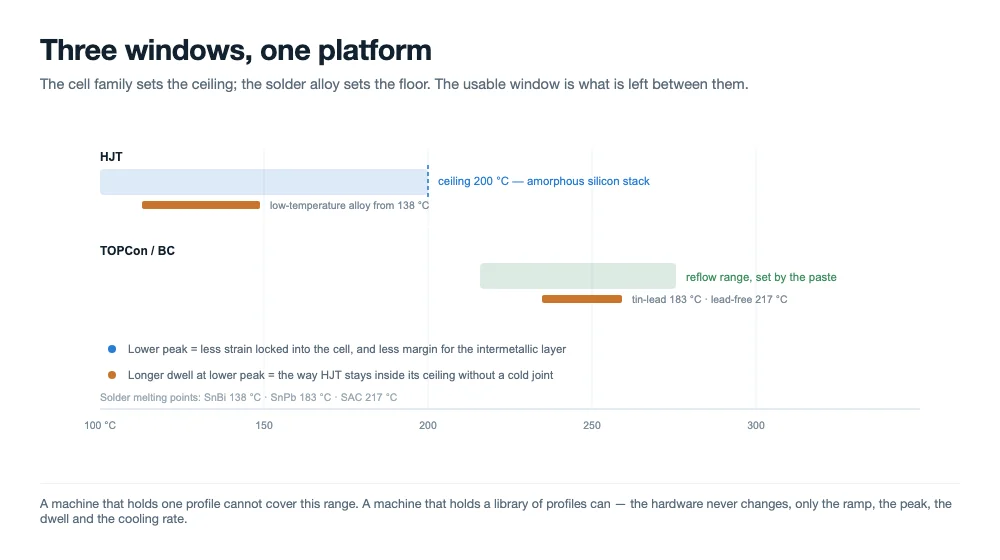

ثلاث كيميائيات، ثلاث نوافذ حرارية، منصة واحدة

سبب قدرة ماكينة واحدة على تغطية السوق هو أن الفروق بين عائلات الخلايا حرارية وميكانيكية بالكامل تقريبًا، وكلتاهما قابلة للبرمجة. ما يتغير بين المنتجات هو الملف وزمن المكوث وضغط التثبيت ومواصفات الشريط ونموذج المحاذاة — لا العتاد.

عائلة الخلية تحدد السقف وسبيكة المعجونة تحدد الأرضية. والنافذة القابلة للاستخدام هي الفجوة بينهما.

تبديل الوصفة بين عائلتي خلايا على هذه المنصة هو تغيير في المكتبة: يُحمَّل الملف التعريفي والضغوط ونموذج المحاذاة معاً، ويُفحص أول شريط قبل أن يُفرج الخط عن الإنتاج. هذا هو الفرق العملي بين "الآلة قادرة على ذلك" و"يمكنك تشغيلها بعد ظهر الثلاثاء عندما تتغير إمدادات الخلايا".

كيف نُفِّذ البرنامج

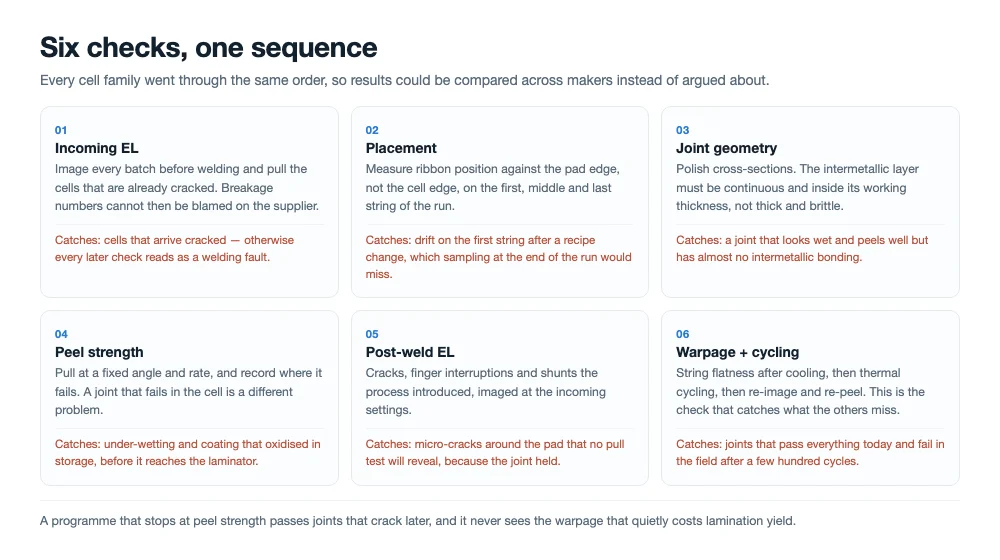

خضع كل نوع خلية للفحوص الستة نفسها، بالترتيب نفسه، حتى يمكن مقارنة النتائج بين المصنّعين بدلاً من الجدال حولها.

الفحوص الستة نفسها على كل مصدر خلايا، بالترتيب نفسه، حتى يمكن مقارنة النتائج بدلاً من الجدال حولها.

• التصوير الوميضي عند الاستلام. صُوِّرت كل دفعة قبل اللحام واستُبعدت أي خلية بها شق مسبق، حتى لا تتضخم أرقام الكسر بسبب عيوب المورّد.
• الوضع. قيس موضع الشريط مقابل حافة الوسادة، لا حافة الخلية، في أول شريط وأوسطه وآخره في كل دورة تشغيل.
• الترطيب وهندسة الوصلة. صُقلت المقاطع العرضية للتحقق من أن الطبقة البينمعدنية متصلة وضمن نطاق السماكة العاملة، لا سميكة وهشّة ولا رقيقة وغير مكتملة.
• قوة التقشير. قُشِّر الشريط بزاوية ومعدل ثابتين على إطار شدّ؛ وسُجِّل موضع الفشل إلى جانب القوة، لأن وصلة تفشل في الخلية مشكلة مختلفة عن وصلة تفشل عند السطح البيني.
• التصوير الوميضي بعد اللحام. الشقوق وانقطاعات الأصابع والتحويلات القصيرة التي أدخلتها العملية، مصوّرة بالإعدادات نفسها المستخدمة في فحص الاستلام.
• الالتواء والدورات الحرارية. قيس استواء الشريط بعد التبريد، ثم خضعت التجميعات لدورات حرارية قبل إعادة تصويرها وتقشيرها.

التسلسل مهم. فالبرنامج الذي يبدأ بقوة التقشير ويتوقف عندها سيجيز وصلات تتشقق بعد ثلاثة أشهر، وسيغفل الالتواء الذي يفسد مردود التصفيح دون أن يظهر أبداً في اختبار الشد.

ما أظهرته النتائج

لُحمت جميع مصادر الخلايا الخلفية التلامس الستة على المنصة نفسها دون أي تغيير في العتاد بينها. والتباين المهم لم يكن بين علامة وأخرى بل بين دفعة وأخرى: فسماكة المعجون وعرض الإصبع وسماكة الخلية حرّكت الملف التعريفي العامل أكثر مما فعل مصنّع الخلية، ولهذا تُفهرَس مكتبة الوصفات حسب مواصفات الخلية لا حسب اسم المورّد.

أنماط الفشل التي رأيناها كانت الأنماط المألوفة، واستجابت للروافع المألوفة. فالوصلات الباردة تعود إلى ذروة غير كافية أو طلاء تأكسد في التخزين. والاصفرار وهشاشة الشريط يعودان إلى حرارة زائدة لمدة طويلة. وتتجمّع الشقوق حيث كان ضغط التثبيت أعلى وسماكة الخلية أقل. وارتبط الالتواء بمواصفات الشريط ارتباطاً أقوى بكثير من ارتباطه بملف اللحام التعريفي.

أما الكسر، فالمنصة محدّدة عند 0.2% أو أقل على خلايا الفئة A، وكانت دورات تشغيل البرنامج متسقة مع هذا الرقم عبر عائلات الخلايا. وقيّمت فرق المشاريع التي تلقّت عينات ملحومة من عمليات مصنّعي الخلايا الخارجية جودة الوصلة ومردود الشريط بأعلى مما رأوه من معدات مماثلة على الخلايا نفسها. وهذا تقييمهم للعينات، لا شهادة، ونحن نتعامل معه كإشارة لا كمواصفة.

أين تتوقف هذه الادعاءات

ثمة ثلاثة حدود يجدر ذكرها بوضوح، لأن قرار شراء مبني على ادعاء مُبالَغ في قراءته قرار سيئ.

أولاً، هذا عمل اختباري خاص بـ Ooitech إضافة إلى ملاحظات تجارب العملاء. لم يعتمد أي مختبر طرف ثالث التوافق، ولم تُصادق أي جهة مصنّعة للخلايا على الآلة. ثانياً، التوافق مُبرهَن على مواصفات الخلايا التي أُعطيت لنا، وهذا ليس مماثلاً لكل مراجعة مستقبلية لتلك المنتجات؛ فمعجون جديد أو هندسة إصبع جديدة يعني تأهيلاً جديداً. ثالثاً، تغطية أنواع الخلايا خاصية للمنصة والوصفة، وليست وعداً بأن أي خلية ستعمل بالإنتاجية الاسمية من المحاولة الأولى. فالإنتاجية دالة على مقدار الفحص والمناولة الذي تحتاجه الخلية، وخلايا التلامس الخلفي تقع في الطرف الأبطأ.

ما الذي يغيّره هذا لخط يختار التلامس الخلفي اليوم

قبل عامين، كان خط وحدات يتبنّى التلامس الخلفي يواجه خياراً بين آلة مخصصة وحلّ وسط. فالآلة المخصصة تقيّد الخط بمصدر خلايا واحد ومراجعة خلية واحدة. والحل الوسط يعني قبول خسارة في المردود على الخلايا الجديدة. والتغطية عبر منتجات التلامس الخلفي المتاحة للشحن تزيل هذه المقايضة، وتغيّر ثلاثة قرارات.

إنها تغيّر طريقة كتابة مواصفات المعدات: فالتغطية غير المرتبطة بنوع خلية ينبغي أن تكون ضمن معايير القبول، مع قائمة محددة بالخلايا التي ستُبرهَن على مادتك الخاصة قبل دفعة الرصيد. وتغيّر طريقة تخطيط الطاقة الإنتاجية، لأن خطاً يستطيع تبديل عائلات الخلايا لا يحتاج إلى آلة شريط ثانية عندما يتحرك السوق. وتغيّر ما تطلبه في تسليم الوصفات، لأن القيمة في مكتبة الملفات التعريفية المؤهَّلة، لا في قدرة الآلة على تثبيت درجة حرارة.

الأمور الأربعة التي ينبغي سؤال أي مورّد يقدّم هذا الادعاء عنها

كل مورّد لآلات الشريط سيقول الآن إنه يتعامل مع خلايا التلامس الخلفي. والأسئلة أدناه تفصل برنامجاً حقيقياً عن فقرة تسويقية.

• أي خلايا بالضبط، وفي أي مراجعة؟ قائمة بالمصنّعين أضعف من قائمة بأرقام الأجزاء وأجيال المعجون.
• ما الذي قيس، ومقابل ماذا؟ التوضيع مقابل حافة الوسادة، والتقشير مع تسجيل موضع الفشل، والالتواء بالمليمتر لكل شريط، والتصوير الوميضي بإعدادات متطابقة.
• هل يمكن تكراره على خلاياك؟ اختبار بحضور شاهد على مادتك الخاصة، في موقعك أو موقعهم، مع أرقام قبول متفق عليها مسبقاً.
• كم يكلّف التبديل؟ الوقت والمواد الاستهلاكية والخردة وتدريب المشغل لكل تبديل، وليس لكل آلة.

إذا أجاب المورد على الأسئلة الأربعة جميعها بأرقام وتقرير اختبار، فالادعاء على الأرجح حقيقي. أما إذا كانت الإجابة عن السؤال الثالث كتيّبًا دعائيًا، فهو ليس برنامج توافق بعد.

الأسئلة الشائعة

هل يعني هذا أن الآلة تلحم أي خلية في السوق؟

يعني أن المنصة أُثبتت على خلايا التلامس الخلفي وTOPCon وHJT وPERC التي زُوّدنا بها، عبر مقاسات من 166 mm إلى 210 mm ومن ثلاثة إلى عشرين بارًا، بما في ذلك التصاميم الخالية من البارات. أما الخلية ذات المعجون الجديد أو هندسة الأصابع المختلفة أو طبقة المعدنة المختلفة فهي تأهيل جديد، وليست اجتيازًا تلقائيًا.

هل تدّعي Ooitech أن مصنّعي هذه الخلايا يوصون بالمعدات؟

لا. كانت خلاياهم هي مادة الاختبار. جاءت الملاحظات من فرق مشاريع خارجية تلقّت عينات ملحومة، ونحن ننقلها كملاحظات. ولا يُستدل منها على أي تزكية أو شراكة أو شهادة، وتظهر أسماء العلامات التجارية هنا فقط لتحديد الخلايا التي تم لحامها.

هل يمكن لآلة واحدة فعلاً تشغيل HJT والتلامس الخلفي؟

نعم، لأن القيد على HJT حراري والقيد على التلامس الخلفي ميكانيكي، وكلاهما يُتحكم به عبر المعاملات لا عبر العتاد. يعمل HJT عند ذروة أقل مع زمن بقاء أطول وصعود تدريجي ألطف؛ ويعمل التلامس الخلفي بإعادة انصهار تقليدية مع وضع أدق وقوة تثبيت أقل.

ما الإنتاجية المتوقعة على خلايا التلامس الخلفي؟

أقل من خلايا التلامس الأمامي عند التصنيف نفسه للمنصة، لأن المحاذاة والفحص يستغرقان وقتًا أطول لكل خلية. المنصة مصنّفة بـ 1,000 إلى 1,200 خلية في الساعة في التكوين القياسي و2,400 في التكوين عالي السرعة؛ خطط لخطوط التلامس الخلفي عند الطرف المتحفظ وأكّد ذلك بتشغيل موقوت على خلاياك.

هل يؤثر الشريط المسطح كثيرًا على الجهة الخلفية؟

يؤثر أكثر مما في الجهة الأمامية. السلك المستدير يلامس الوسادة على طول خط، فتكون مساحة الوصلة صغيرة وقوة التقشير محدودة بالهندسة قبل أن تكون محدودة بعلم المعادن. الشريط المسطح يمنح عرض تلامس محددًا ومظهرًا أخفض، مما يقلل أيضًا الإجهاد الذي يفرضه الشريط على خلية رقيقة.

ماذا يحدث عند وصول جيل جديد من الخلايا؟

يُعاد تأهيل الوصفة: EL الواردة، والوضع مقابل حافة الوسادة، والمقطع العرضي، والتقشير مع موقع الفشل، وEL بعد اللحام، والالتواء، والدورات الحرارية. على هذه المنصة يعني ذلك تغيير مكتبة وتشغيل تأهيل، يُقاس بالأيام لا بإعادة بناء الآلة.

خواطر ختامية

تتقدم تقنية الخلايا أسرع مما يمكن إعادة بناء خطوط الوحدات، لذا فإن المعدات الفائزة هي التي لا تفرض قرارًا في كل مرة تتغير فيها الخلية. لحام ستة مصادر تلامس خلفي على منصة واحدة خطوة نحو ذلك، والجزء المفيد ليس قائمة العلامات التجارية بل مكتبة الوصفات وانضباط الاختبار وراءها. اطلب الاختبار، لا الادعاء.
